Résistance sèche-linge Electrolux 2600W - 1366110011 avec Sonde et Klixon
Personnalisations
-
Le fichier a été enregistré avec succès.
-
Vérifier la compatibilité
Résistance 1900W + 700W Electrolux 1366110011
Ce bloc chauffant est l'organe central du système de séchage pour votre appareil de groupe Electrolux.\u200B Il se compose de deux circuits de chauffe distincts totalisant une puissance de 2600W pour garantir un cycle rapide et performant. Livrée complète, cette pièce intègre une sonde CTN pour la régulation fine et un Klixon de sécurité thermique afin de prévenir tout risque de surchauffe accidentelle.
Le bornier comporte 5 cosses dont les couleurs des fils sont : blanc / noir / rouge puis 2 petits noirs ( sonde)
Cette résistance est équipée d'une sonde CTN ( Fils noirs) et d'un Klixon limiteur de Température ( fils rouges)
- Valeur de la sonde CTN : environs 5k à 20°
- Valeur des résistances : 25 et 66 ohms
- Klixon : fermé à froid s'ouvre à 140°
Pannes ou symptômes liés à cette pièce :
La résistance est coupée électriquement, empêchant la montée en température de l'air circulant dans le tambour.
L'un des deux filaments (700W ou 1900W) est défectueux, ce qui réduit considérablement la puissance de chauffe globale.
La sonde CTN intégrée ou le thermostat de sécurité (Klixon) est hors service, bloquant le cycle par sécurité électronique.
Un défaut d'isolement sur le filament chauffant provoque une fuite de courant à la terre, faisant sauter le disjoncteur différentiel.
Comment Changer sa résistance
1Accès à l'arrière
Débranchez impérativement l'appareil et retirez le panneau arrière métallique pour localiser le bloc de résistance.
2Déconnexion du bornier
Repérez l'ordre des fils (généralement 5 cosses : blanc, noir, rouge et deux fils noirs pour la sonde) avant de les débrancher.
3Remplacement du bloc
Dévissez les fixations de l'ancienne résistance, nettoyez la zone des peluches accumulées et installez la nouvelle pièce 1366110011.
4Rebranchement et test
Reconnectez les cosses fermement sur le nouveau bornier, remontez le panneau et effectuez un cycle de test à vide.
Caractéristiques:
- Puissance totale : 2600W (1900W + 700W)
- Valeur Sonde CTN : ~5k ohms à 20°C
- Références Fabricants : 1366110011, 136611002, 1366110003
Compatibilite
ELECTROLUX, AEG, FAURE, ZANUSSI
Pour prolonger la vie de votre résistance, nettoyez systématiquement le filtre à peluches et le condenseur ; une mauvaise circulation d'air est la cause n°1 de rupture prématurée des filaments par surchauffe.
En relation avec cet article, nous vous proposons également :

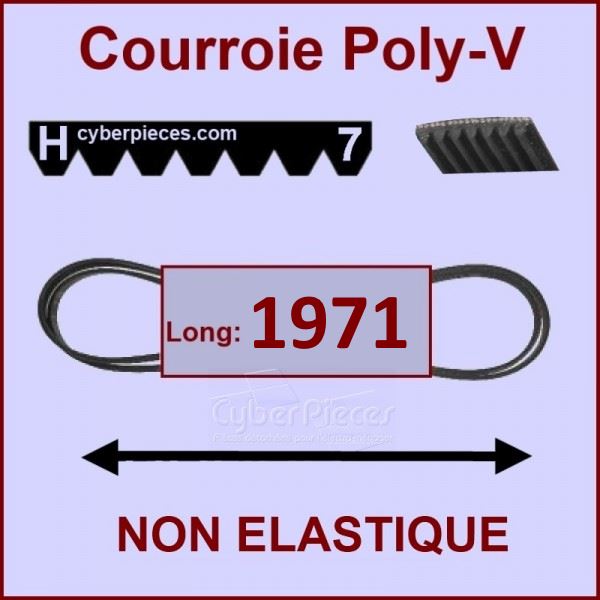

 | Courroie 1971H7 non élastique 136603300 Pour la rotation du tambour |

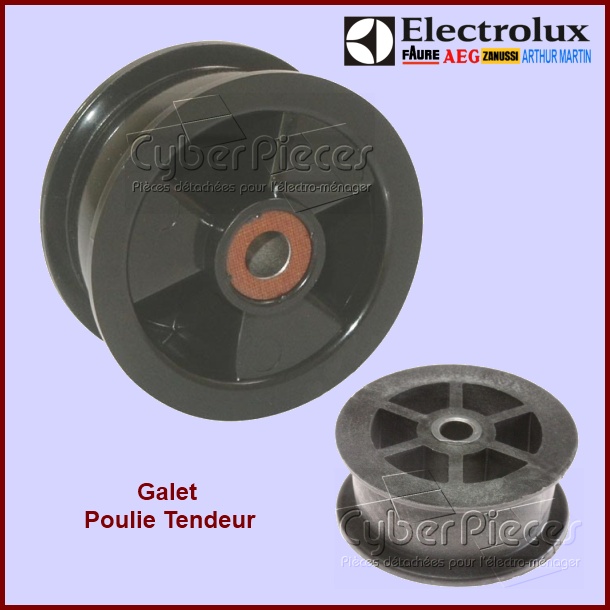

 | Galet tendeur Electrolux 1250125034 Gère la tension de la courroie |
 | Circlips de galet tendeur Electrolux 50215957007 Pensez à le changer en meme temps |

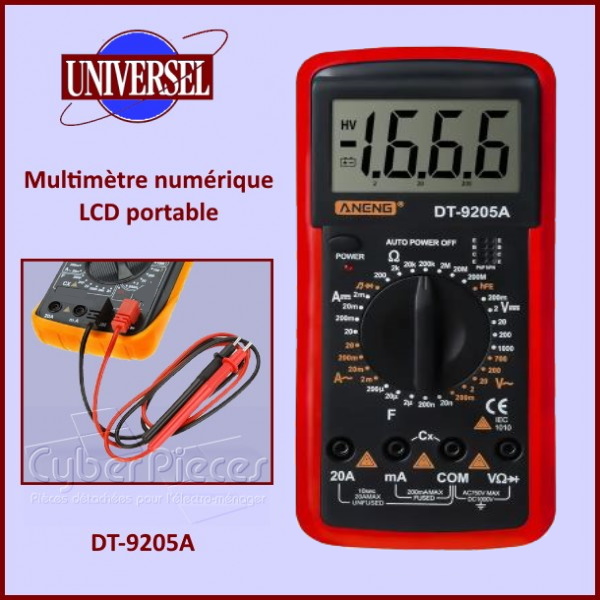

 | Multimètre numérique LCD DT-9205A Pour mesurer votre résistance |
-------------------------------------------------------------------------------------------------
| Nom de la caractéristique | Valeur de la caractéristique |
|---|---|
| Poids | 480 g |
|
|
| References Fabricants | 1366110011 - 1366110003 - #6093652 - #5922006 - VE3103058 - 136611002 - MODIFIA2026 |
