Refrigerateurs Americains (Side by Side)

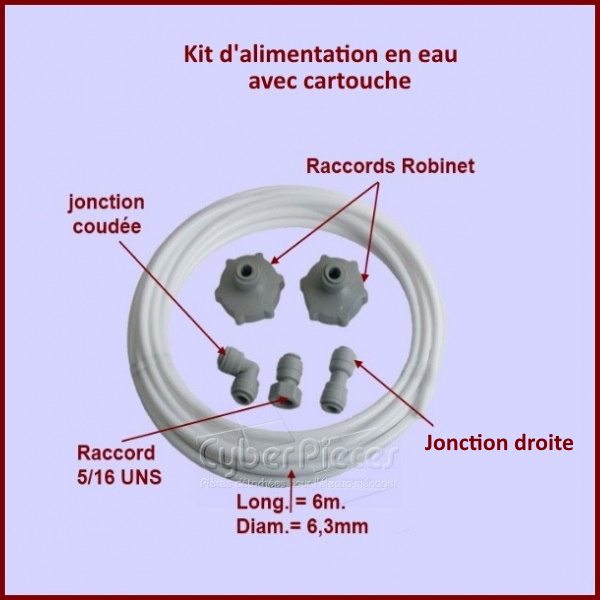

Pièces détachées électroménager : Les tuyaux et raccords d alimentation en eau des réfrigérateurs américains.

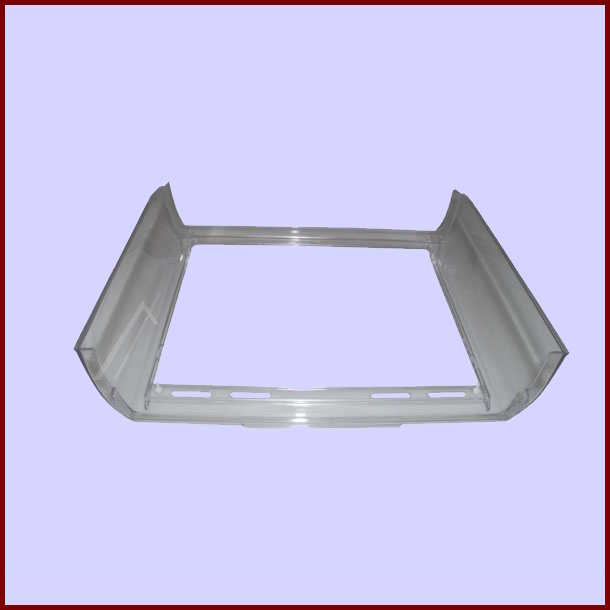

Pièces détachées électroménager : Les Balconnets, clayettes et bacs pour réfrigérateurs américains.

Pieces détachées électroménager : Les cartes de commande et modules de puissance.

Pièces détachées électroménager : Les charnières pour réfrigérateurs américains.

Pièces détachées électroménager : Les Ampoules d éclairage.

Pièces détachées électroménager : Les Electrovannes.

• Les électrovannes 2 voies :
  Certaines
  électrovannes doubles d origines
  sont équipées d un
  réducteur de débit
  .

Leurs branchements électriques

sont soit à cosses de

6.3 mm et 4.8mm

soit à

connecteurs

.

Si lors de votre choix vous deviez

supprimer le connecteur

pour monter des cosses à la place, sachez que

le sens de branchement n a aucune incidence

sur le bon fonctionnement de l électrovanne.
Il existe plusieurs diamètres, les constructeurs n ont pas généralisé ces dimensions.

Nous utiliserons, comme en plomberie, l unité de mesure en ""Pouce"" et converti en millimètre pour plus d aisance.
Les dimensions les plus utilisées sont

le quart de pouce, le huitième de pouce et le seizième de pouce.

Pour l alimentation des réfrigérateurs américains,

le 1/4 de pouce, le 3/8 de pouce et le 5/16 de pouce

ont été retenus.
• Pour la conversion en millimètres, sachant qu un pouce fait 2.54mm, il suffit de le multiplier par le quotient de la dimension en pouce :
• Soit pour 1/4 de pouce = 1/4=0.25 0.25x2.54=0.635 centimètres soit 6.35 millimètre.
  Plus le diviseur est important (4, 8, 16) est plus le résultat est précis.

Pour mémoire, voici les conversions des dimensions utilisées :

• 1/4 de pouce = 6.35 millimètres (6 mm par usage)
• 3/8 de pouce = 9.525 millimètres (9.5 mm par usage).
• 5/16 de pouce = 7.9375 millimètres (8 mm par usage).

Les sorties se mesurent en angle

par rapport à l entrée.

Les électrovannes de 90° ou 180°

sont rarement équivalentes et ne permettent pas un montage propre.

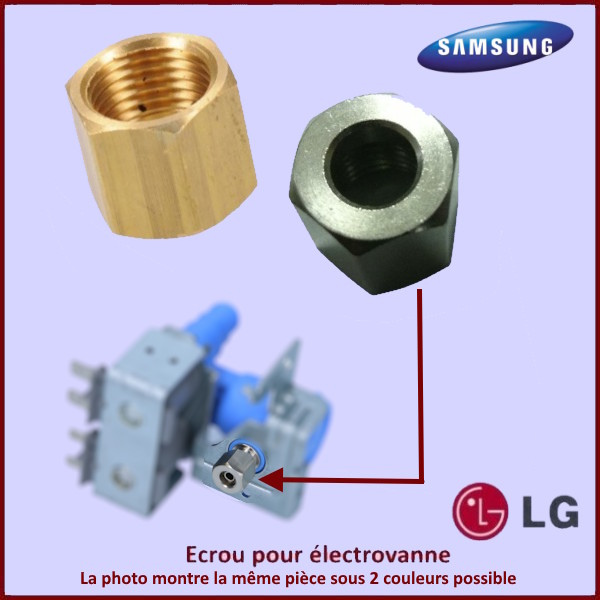

Les raccords vissés permettant de relier les tuyaux de la fontaine à eau et la fabrique de glace sont de plus en plus abandonnés au profit des électrovannes à raccords rapides.

Cà consiste tout simplement à couper le tuyau au dessus du raccord d origine puis de l enfiler dans l électrovanne. Celle-ci est équipée d une prise rapide qui maintient fermement et façon étanche le tuyau de l appareil.

Il va de soit que vous devrez relever le diamètre des tuyaux du réfrigérateur et de trouver l électrovanne qui correspondante.

Pièces détachées électroménager : Les Fabriques de glaces.

Pièces détachées électroménager : Les Filtres pour les réfrigérateurs américains.

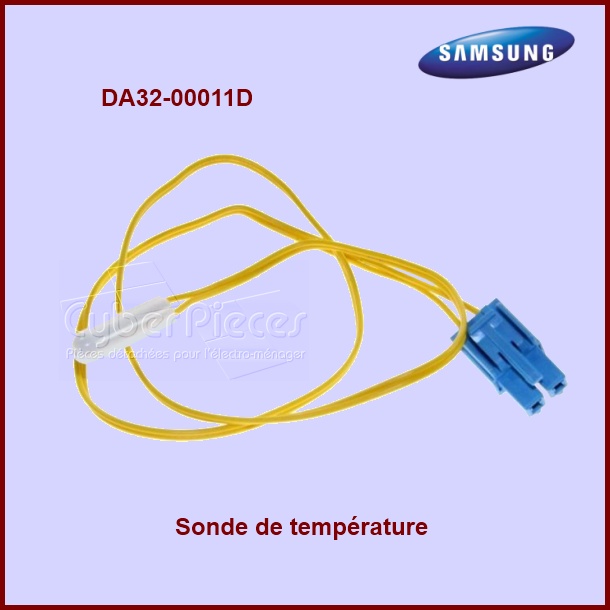

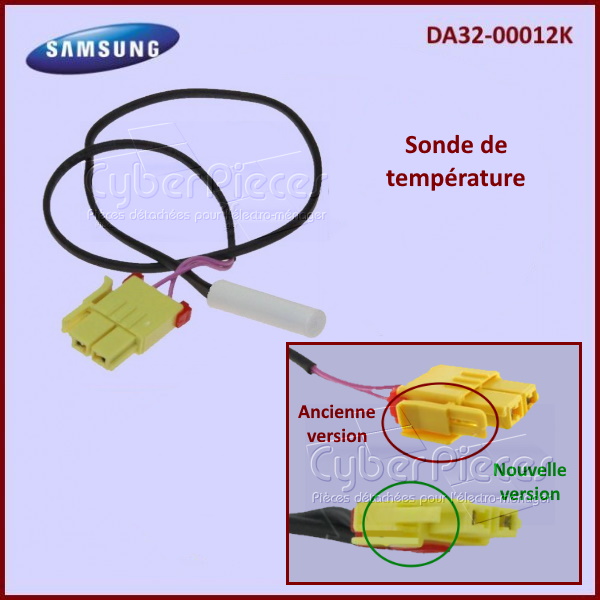

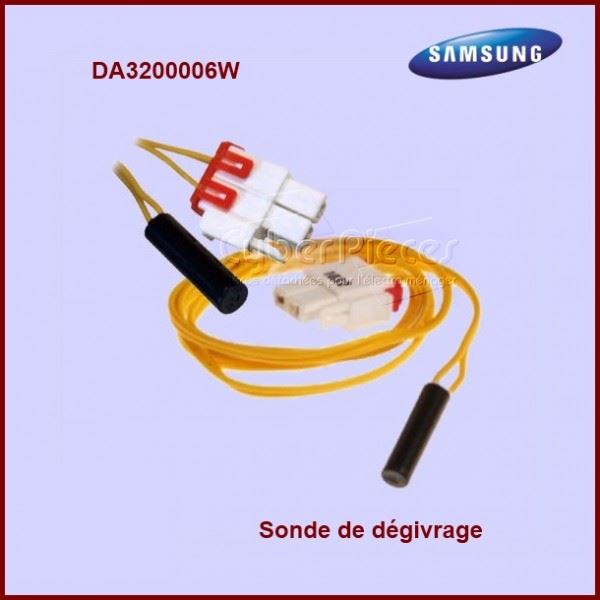

Les Sondes, Thermostats et Klixons.

Pièces détachées électroménager : Les minuteries de dégivrage et les interrupteurs de porte.

• Les minuteries de dégivrage.
  Les minuteries de dégivrages servent à arrêter le compresseur et à alimenter les résistances de dégivrage.
  On distingue deux sortes de minuterie,
  le but étant de faire fondre rapidement la glace déposée sur l évaporateur.
  Ils ont la même fonction.
  • La minuterie électronique incorporée dans la carte électronique de puissance sous forme de programmation électronique.
  • La minuterie mécanique qui a tendance à disparaitre au profit de l électronique, sont des interrupteurs commandés par des cames rotatives.
  Pour les appareils équipés de minuterie mécaniques, leur entrée en mode dégivrage est chronométrique par exemple toutes les 12 heures, leur sortie est commandée par un thermostat de fin de dégivrage.

Les interrupteurs de porte.

Les interrupteurs de porte servent à communiquer la position de la porte (ouverte ou fermée) afin que des actions comme l arrêt du ventilateur ou l éclairage soient menées.
On distingue trois sortes d interrupteurs de porte.
• L interrupteur classique à simple contact actionné directement ou indirectement par la porte.
• L interrupteur à double contacts actionné par la porte du congélateur et la porte du réfrigérateur. Ces portes étant en vis à vis, on trouve ses appareils notamment chez Samsung et Daewoo.
• L interrupteur magnétique et sans liaison direct avec la porte. C est un contact magnétique répondant à la sollicitation de l’aimant se trouvant dans la porte.
Il n existe pas de pièce dite

""Standard""

Pièces détachées électroménager : Les résistances de dégivrage.

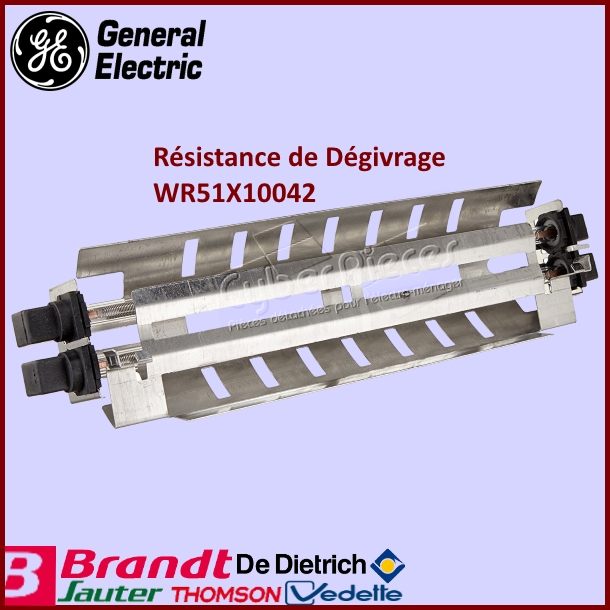

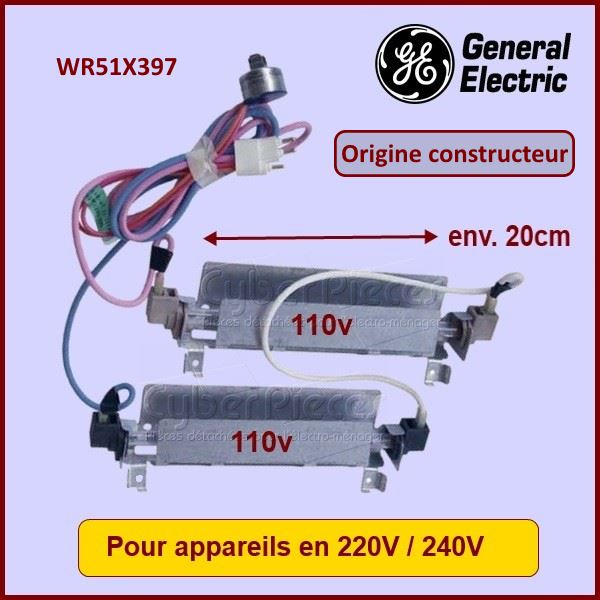

• Les résistances de dégivrage.
  Elles permettent de faire fondre la glace accumulée sur l évaporateur lors du fonctionnement normal de l appareil.
  On distingue deux sortes de résistance,
  le but étant de faire fondre rapidement la glace déposée sur l évaporateur.
  Elles ont la même fonction.
  • La résistance classique incorporée sur l évaporateur.
  • La lampe infrarouge montée sous l évaporateur et peut être au nombre de 1,2 ou 3.
  Certaines résistances comprennent leur protection thermique branchée en série.


  D autres sont indissociables de l évaporateur.

Le principe du ""No Frost""

Il s agit de concentrer le givre, habituellement trouvé dans le fond des réfrigérateurs classiques et des congélateurs, sur l évaporateur qui est la partie la plus froide de l appareil.

C est là qu est produit le phénomène de froid. Un ventilateur assure la diffusion de l air frais dans tout l appareil.

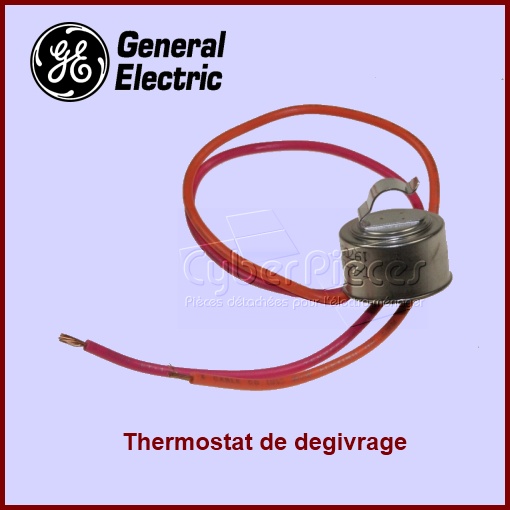

Le rôle du programme de dégivrage est donc de faire fondre la glace accumulée lors du fonctionnement normal de l appareil. Un thermostat de fin de dégivrage fera sortir le No Frost de sa phase de dégivrage.
Il n existe pas de pièce dite

""Standard""

Les Sondes, Thermostats et Klixons.

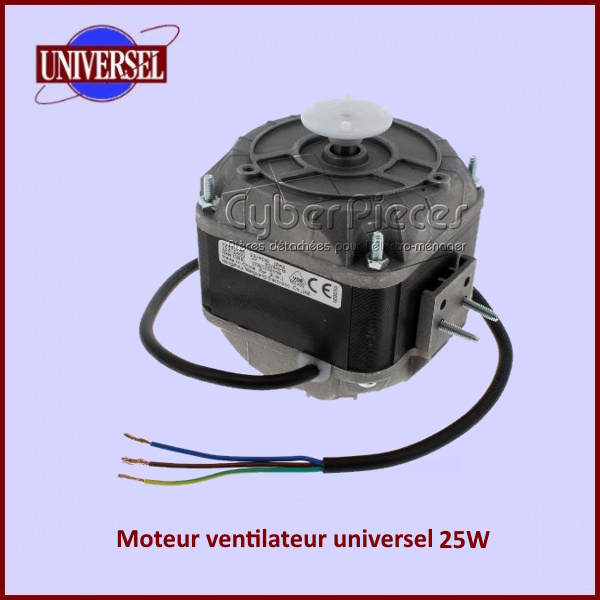

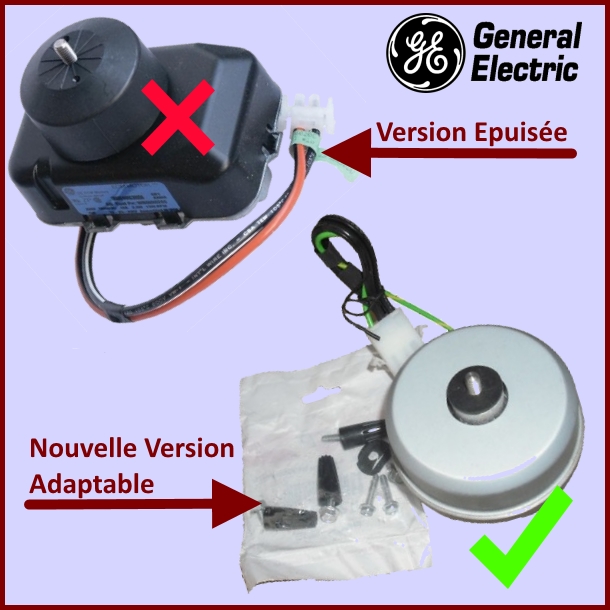

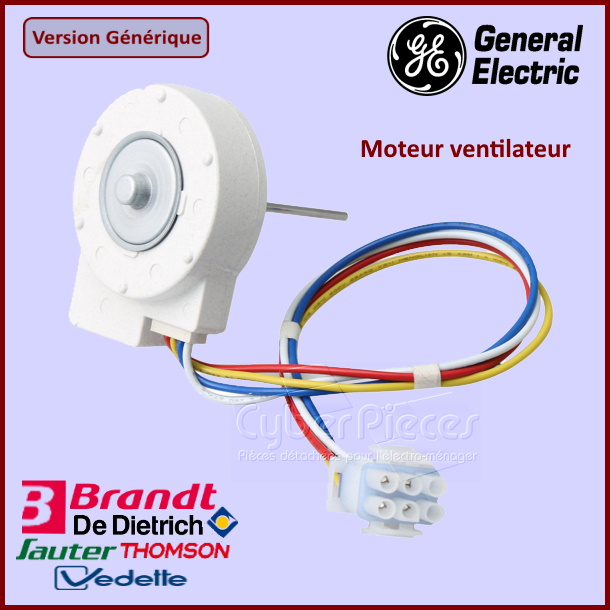

Pièces détachées électroménager : Les Ventilateurs.
