pièces détachées pour Seche-Linge

Les Antiparasites.

Capteurs et Sondes

Pieces détachées électroménager : Les cartes de commande et modules de puissance.

Condensateurs permanents ou de démarrage (ce ne sont pas des anti-parasites) :

• Leurs rôles et d aider au démarrage ou à la rotation les moteurs électriques qui en sont équipés.
• La valeur en MF (microfarad µF) est très importante et guidera donc votre choix.
• La tension indiquée (exemple 450V) est la tension maximum que le condensateur peut supporter et non une tension de service.

Les courroies d entrainement, leurs rôles :

• Les courroies :
  Elles entrainent le tambour et sont mues par un moteur. La liaison peut être directe ou indirecte pour les sèche linge équipés d un tendeur de courroie.
• Symptômes de panne :
  Le tambour ne tourne pas, on entend le moteur mais le tambour est fixe, morceaux de courroie trouvés sous l appareil.
  Attention
  , la poudre noire trouvée sous la machine est une usure normale de la courroie.
• Technologie :
  Les causes d une rupture de la courroie sont multiples : courroie usée, galet tendeur bloqué ou cassé, tambour bloqué etc.

• Pour trouver à coup sûr votre courroie, suivez ces 3 étapes toutes simples :
  1. Commencez par sélectionner la sous-catégorie correspondant à la longueur de votre courroie. Celle-ci est souvent inscrite dessus, sinon mesurez la longueur développée de votre courroie.
  2. Regardez toujours sur votre ancienne courroie si la lettre ""H"" ou ""J"" est inscrite après la longueur. Ce code correspond à la largeur entre 2 ""Dents"" de la courroie. Le chiffre (entre 3 et 9) parfois présent avant ou après cette lettre indique le nombre de ""Dents"" que comporte votre courroie. Vous pouvez aussi trouver PH5, PJ3, PHE ou PJE Si vous ne trouvez pas cette information, voici comment savoir si vous avez une Courroie de type ""J"" ou ""H"" :
  • Courroie de type ""J"" = 2,34mm entre 2 crans
  • Courroie de type ""H"" = 1,60mm entre 2 crans
  • Comptez le nombre de dents présentes. Vous pouvez utiliser une courroie avec + ou - 1 dent
• Votre courroie est-elle de type ""ELASTIQUE"" ou ""NON ELASTIQUE"" ? Regardez sur les inscriptions, sur vous trouvez inscrit EL, TEM, PHE , PJE votre courroies est ELASTIQUE. En cas de doute, regardez du coté du moteur. Si vous pouvez régler sa position (trou ovale) votre courroie est de type NON ELASTIQUE


• Comment décrypter sa courroie (1236 J5 pour l exemple):
  1. Dans 1236J5, nous avons 1236 pour la longueur développée en millimètre de la courroie.
  2. Dans 1236 J5, nous avons J pour le type de courroie.
  3. Dans 1236 J5, nous avons 5 pour le nombre de crans.

Les verrous, poignées et crochets

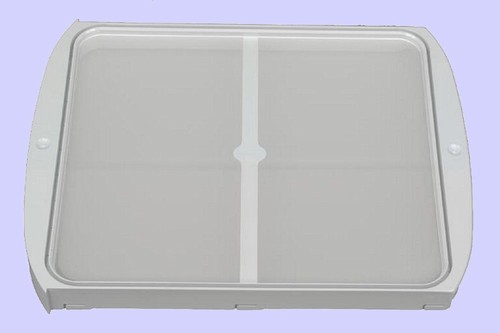

Filtres à peluches :

• Ces filtres ne se présentent uniquement que comme un grillage très fin (aucune mousse filtrante ne les composent)
• L encrassement de ce filtre fait réagir les sécurités thermiques de la résistance chauffante
• L encrassement de ce filtre et des circuits d air peuvent avoir une conséquence néfaste et parfois irrémédiable sur la résistance.

Roulettes de courroie et galets tendeur, leurs rôles :

• Ils tendent la courroie tambour lors de la rotation de ce dernier,
• Ils centrent la courroie pour éviter de sortir de la poulie moteur.
• Ils ont des formes et des dimensions variées. Certains sont vendus avec leur support et ces pièces restent spécifiques au modèle de l appareil.

Les Interrupteurs Marche/Arrêt, les Claviers.

• Les interrupteurs
  Qu ils soient de
  commande, de marche-arrêt
  ou
  des claviers à contacts
  ils peuvent être
  mono-contact ou bipolaires.
  C est à dire qu ils peuvent recevoir
  une seule phase
  ou bien
  la phase et le neutre.

• Lors de votre choix,
  Vous pouvez sélectionner un
  interrupteur bipolaire
  pour
  remplacer
  un mono-contact.
  La réciprocité
  n est pas possible.

Joints et feutres de tambour. Leurs rôles :

• Les joints :
  Ils assurent une bonne étanchéité entre
  ""le tambour et la façade
  avant ou arrière.
• Les feutres :
  Ils permettent une fluidité de frottement
  les pièces métalliques mobiles
  et sans grincement. Certains feutres sont renforcés par
  coussinets plastique
  contre l usure du frottement.

Les thermostats de régulation et les thermostats de sécurité thermique. Leurs Rôles :

• Les thermostats de régulation :
  Ils régulent la température
  pour laquelle ils sont conçus.
  Ce sont de simples contacts, On peut donc les contrôler à l ohmmètre.
• Les thermostats de sécurité :
  Appelés communément
  Klixons
  , ils ne régulent pas,
  Ils coupent l alimentation des résistances lorsque la température est trop importante.
  Grand nombre d entre eux ne sont pas réarmables. On les contrôle aussi à l ohmmètre.

<p

Paliers et axes de palier, leurs rôles :

• Le palier :
  Il maintient le tambour en place et permettre sa bonne rotation, il peut s agir d un roulement ou d une bague en laiton.
• L axe :
  Il est toujours monté sur le tambour et vient se prendre dans le palier.
• Note :
  Sur certains modèles, le tambour et mis à la masse par le palier pour certains types de sonde d humidité.

Les Pompes de relevage. Leur rôle :

• La pompe de relevage :
  Elle remonte l eau de condensat dans le réservoir. Elle vidange l eau de condensat dans l évacuation sanitaire Elle est souvent livrée avec son système de flotteur et d interrupteur

Les portillons tambour. Leur rôle :

• Le portillon tambour :
  Il permet l accès au tambour et sécurise le linge une fois fermé. Il ne concerne que les sèche-linge top, c est à dire à chargement par le dessus.


  Ces sont bien sûr des pièces spécifiques à chaque modèle.

Les programmateurs et minuteries de sèche-linge. Leur rôle :

Les Réservoirs et les Condenseurs, leurs rôles :

• Le réservoir :
  Il stocke l eau de condensat lors du séchage,
  doit être vidé en fin de cycle.
• Les condenseurs : Ce sont des échangeurs thermiques.
  Deux flux d air les traversent, l un froid et l autre chaud.
  A aucun moment les flux se rencontrent.
  Le flux d air chaud venant de l intérieur du sèche linge et chargé d humidité dépose celle-ci sur le condenseur refroidit par le flux d air froid ;
  phénomène est appelé ""Point de rosée"".
  L eau coule alors jusqu à la pompe de relevage et est évacuée.

Les Turbines et Moto-ventilateurs, leurs rôles :

• Les turbines et les moto-ventilateurs :
  Ils pulsent l air chaud au travers du linge humide.


  Pour les sèche linge à condensation, il existe deux turbines pour les flux d air froid et chaud.
